立式磨機是由一套碾磨裝置（即磨輥和磨盤）來完成作業，廣泛用于水泥、建材、電力、冶金、化工、非金屬礦等行業的各種固體物料的粉磨和超細碎粉磨，具體多少錢一臺？以及設備結構圖、工作原理等相關內容，下面為大家介紹。

立式磨機圖片

一、立式磨機結構圖片及工作原理

立式磨機簡稱立磨機，也稱立式磨粉機，吸取各項磨粉技術基礎上，結合客戶生產需求，設計并開發的一種集破碎、研磨、選粉、烘干、物料輸送等五大功能于一體的綜合型大型立式磨機設備，結構合理、占地面積小。

立式磨機結構：由主機、分析器、風機、成品旋風分離器、微粉旋風分離器及風管組成，其中，主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼組成。

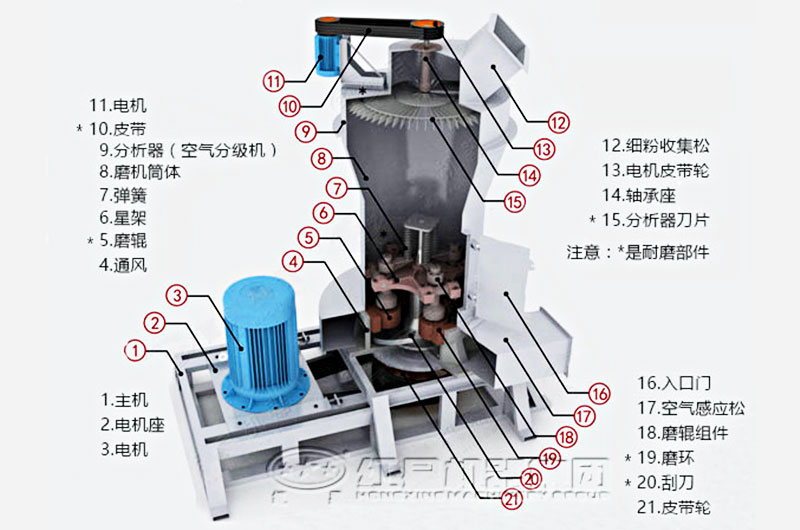

立式磨機結構圖片

立式磨機工作原理：物料研磨后，風機將風吹入主機殼內，吹起粉末，經置于研磨室上方的分析器進行分選，細度過粗的物料又落入研磨室重磨，細度合乎規格的隨風流進入旋風收集器，收集后經出粉口排出，即為成品。

立式磨機工作原理圖

性能特點：

風流由大旋風收集器上端的回風管回入風機，風路是循環的，在負壓狀態下流動，循環風路的風量增加部分經風機與主機中間的廢氣管道排出，進入小旋風收集器，進行凈化處理。

系統簡單，操作調節方便，自動化程度高，既適合大規模生產，也適應中小規模。

粉磨效率高、節能幅度大，與球磨機系統比較，可節電30-50%，外循環比例大，可降低系統電耗20%左右。

成品細度比例高，選粉機制造精度高、選粉效率高，更適宜細粉體的生產。

磨損小，鋼耗低，盤與磨輥不直接接觸，盤襯和輥面采用高耐磨材料，使用壽命長。

設備性價比高，投資省，系統配置簡單，而且可露天布置，節省土建費用。

振動小、噪音低，負壓操作無揚塵。

立式磨機工作現場圖片

二、立式磨機參數型號

立式磨粉機相較于臥式磨粉機更節省占地空間，深受業內人士喜愛，但是目前市面上各式各樣，立式磨粉機有幾種？常用有兩種，超細立式磨粉機和雷蒙磨粉機，日產3.2-320噸，進料粒度<40mm，成品粒度在 80-1000目范圍調節，有11款型號可選擇，具體立式磨機參數如下表。

三、立式磨機多少錢一臺？

目前市場上立式磨機價格在幾萬到幾十萬元左右不等，具體多少錢一臺，還需要根據實際生產需求、設備配置、型號選擇等來確定，還能更優惠，馬上在線咨詢吧，留下您的信息，有經理為您介紹。

而且河南紅星專注于磨粉設備生產研究近40余年，有技術更有實地工廠，自主研發制造設備，發貨快、免費上門安裝、現場測繪、交機調試、終身服務等一站式售后服務，珍惜每一次與您合作機會，何不打個電話咨詢一下，萬一成交了呢！
